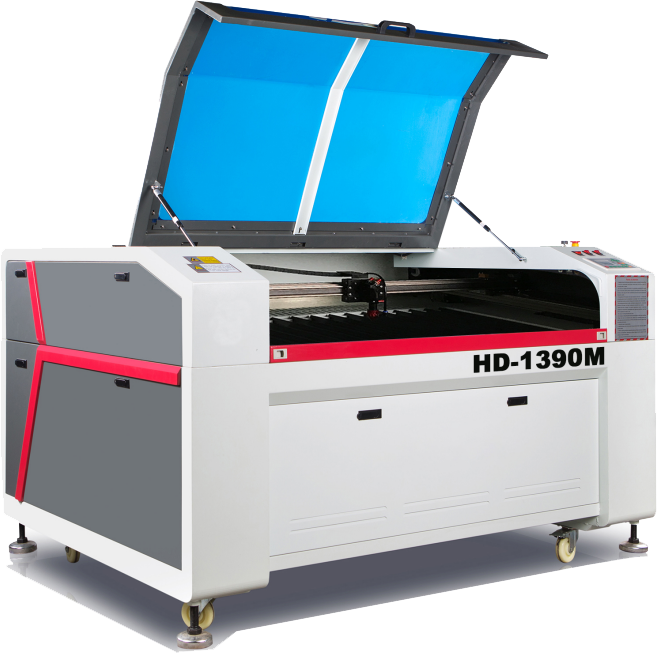

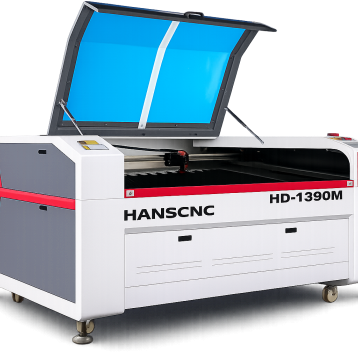

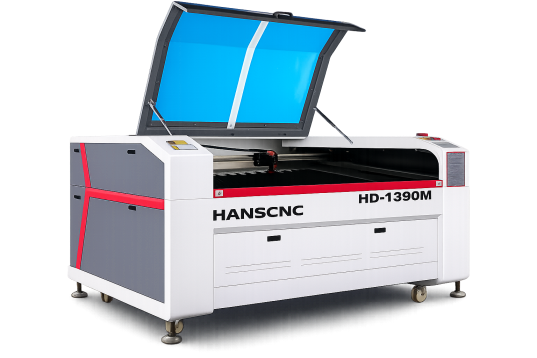

* 레이저 조각기 HD-1390M / HD-960M

아크릴, MDF, 나무등의 소재를 가공하기 위한 레이저 기계 입니다. 다양한 산업 분야에서 생산성을 높이기 위해 80~180WCO2 방식의 중저출력 및 300W 고 출력 레이저 장치가 장착이 가능한 레이저 입니다. 기존의 LM 방식이 아닌 자동화 로봇 라인에 사용되는 고 성능 리니어 가이드를 채택하여 높은 속도에서도 정밀성을 보증합니다. 레이저가 사용되는 모든 산업 분야에서 사용이 가능합니다.

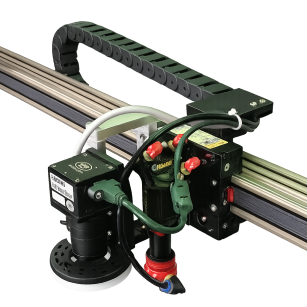

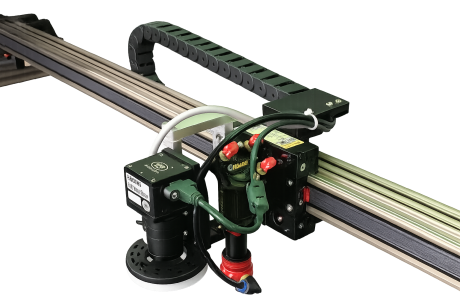

고 성능 가이드 레일 + 벨트 + 스텝 모터 드라이버 시스템.

최고의 안정성이 검증된 Ruida 社의 레이저 컨트롤러 시스템..

돔보 커팅을 위한 CCD 카메라 시스템 장착 가능. (옵션)

Reci 社 80 ~ 180W, Yongil 社 330W 선택 장착 가능.

제품 상세 카다로그 e-book 받기

HD-1390M / 960M 세 부 사 양

이 송 영 역 - X Y Z (mm)

* 기 본 사 양: 1300 * 900 * 30 (mm) / 벌집 바닥판 장착 가능.

* HD-960M: 900 * 600 * 30 (mm) / 벌집 바닥판 장착 가능.

* HD-1810M: 1800 * 1000 * 50 (mm) / 벌집 바닥판 장착 가능.

고객이 원하는 이송 영역 사이즈 주문 제작 가능.

(X: ~2400mm , Y:~1200mm, Z: ~ 100mm)

고객이 원하는 레이저 출력 장착 가능.

제 어 부 분

* 구 동 모 터: STEP MOTOR 시스템.

* 기 계 구 조: 고 성능 고 스피드 M 유니트 시스템.

* 컨 트 롤 러: RUIDA RD-_Works 제어 컨트롤러 시스템.

* 전 기 사 양: 220V / 60Hz / 단상 + G (접지)

* RECI 社 100~180W 선택 장착. YONGIL 社 300W 장착 가능.

* 돔보 커팅용 CCD 카메라 장착 (옵션).

기 계 부 성 능

* 최 대 이 송 속 도: 40000mm/Min

* 최 대 가 공 속 도: 25000mm/Min

* 위 치 정 밀 도: +-0.03mm

* 반 복 정 밀 도: +-0.01mm/300mm

* 무 게: 250kg> (HD-1390M 기준)

적 용 분 야

* 아크릴 가공, 아크릴 용품 제작

* 간판 제작 / 광고용 돔보 커팅

* 나무 절단 및 가구 제작

* 모형 제작 및 기구 제작

* 임가공 분야 및 비 금속 가공

What people say about it

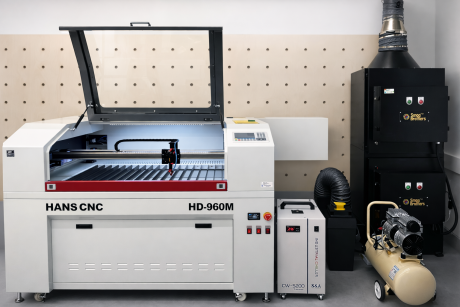

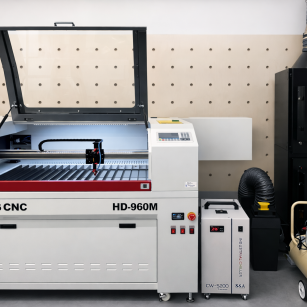

서울 한양대학교 건축학과에 설치된 960 모델입니다. 학생들의 실습 및 작품 제작을 위해 사용 중이며, 건축 모형과 각종 소품을 제작하고 있습니다.

아크릴 / 종이 / Wood 가공
건축 모형 제작

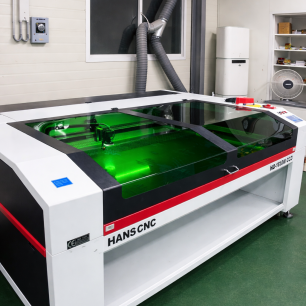

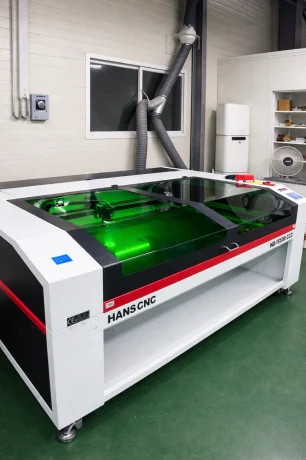

경남 마산시에 위치한 액자 제조 업체에 2024년에 설치한1390M 레이저 입니다. 아크릴 가공을 위해 CCD 돔보 카메라를 장착하여 미리 인쇄된 사진과 아크릴을 일정한 모양으로 절단하고 있습니다.

아크릴 가공
사진 액자 제작

아크릴 / Wood / MDF가공

레이저 임가공

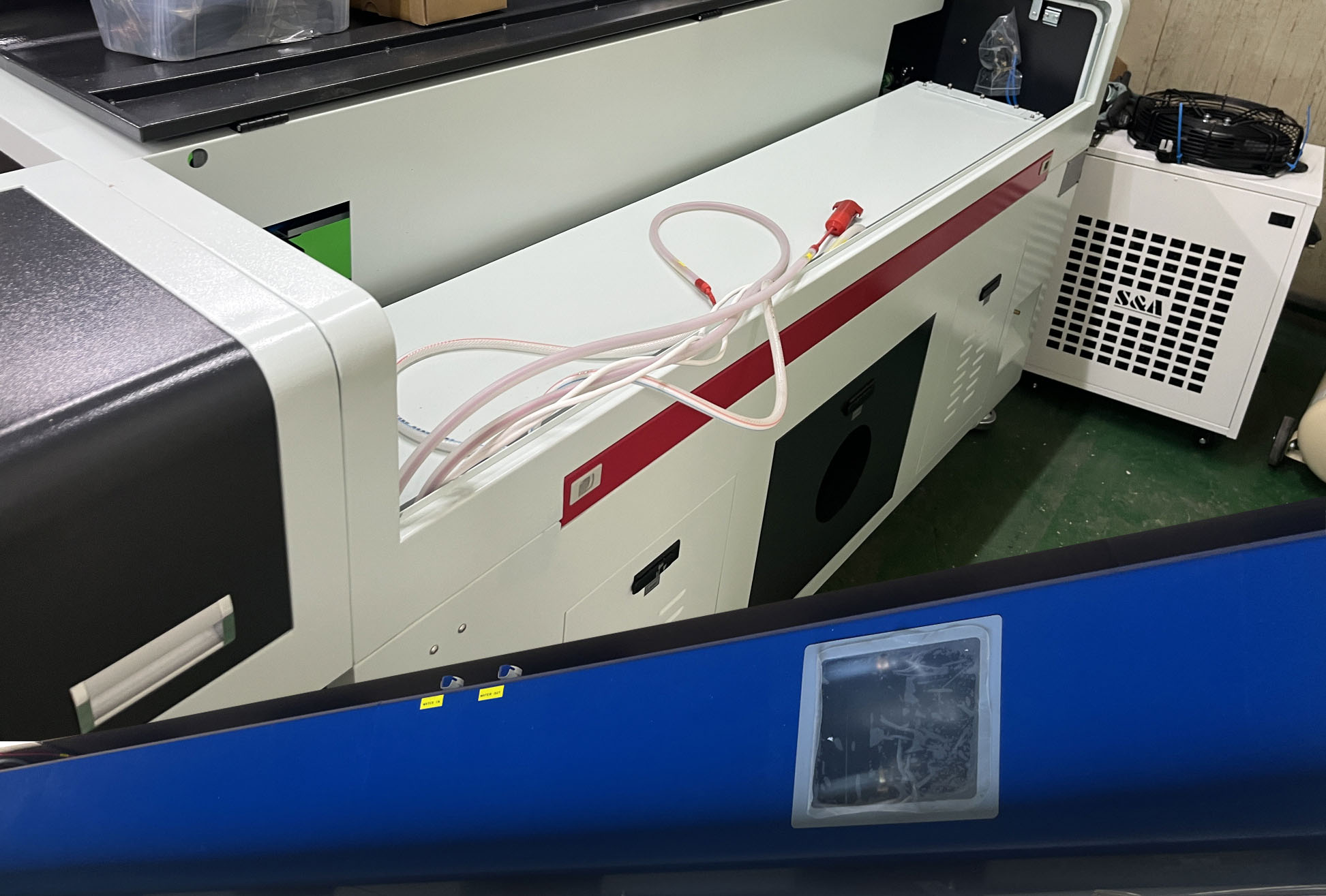

경기도 양주시에 위치한 고객에게 2025년 설치했습니다. HD-1390M 모델에Yongil 社 300W CO2 레이저를 장착하여 다양한 소재를 가공하기 위해 사용되고 있습니다.

아크릴 / Wood / 종이 가공
학교 실습 작품 제작

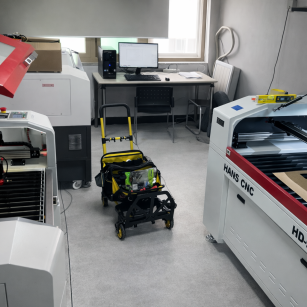

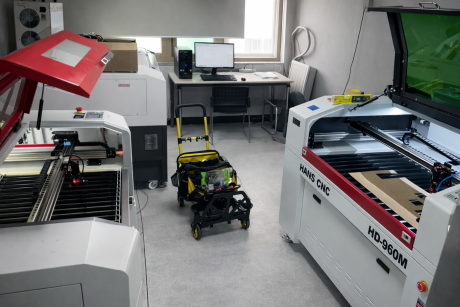

천안시에 위치한 공주대학교에 설치한 HD-960M 모델입니다. 학생들 실습과 작품 제작에 사용됩니다.

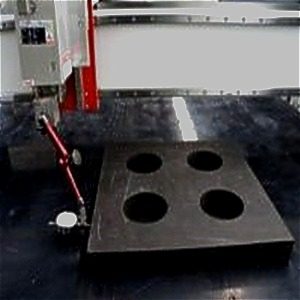

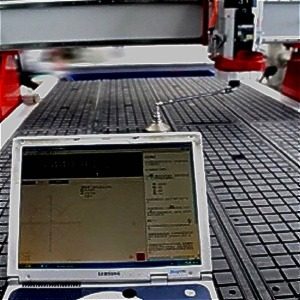

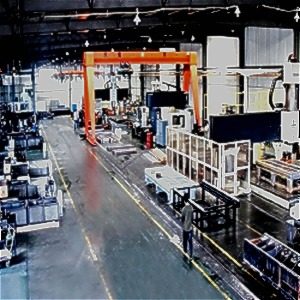

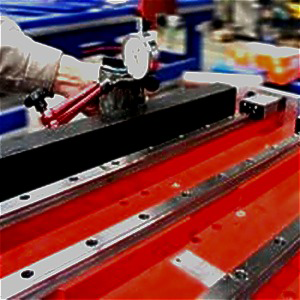

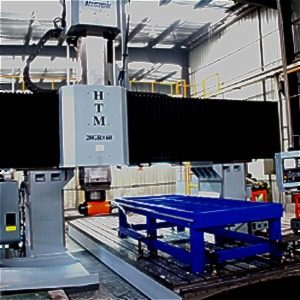

HANSCNC 한 승 에서 판매 되는 모든 기계는 부품의 제작과 조립 과정에서 대 용량 밀링 머신과 정밀 측정 장치를 사용하여 진직도, 원심도, 조립 평행도 등을 검수하여 완성 제품의 정밀성과 내구성을 확보하고 있습니다. 이에 저희 장비를 사용하는 다양한 업종의 많은 고객들께서 제품의 정밀성과 내구성을 인정해 주고 있습니다.
