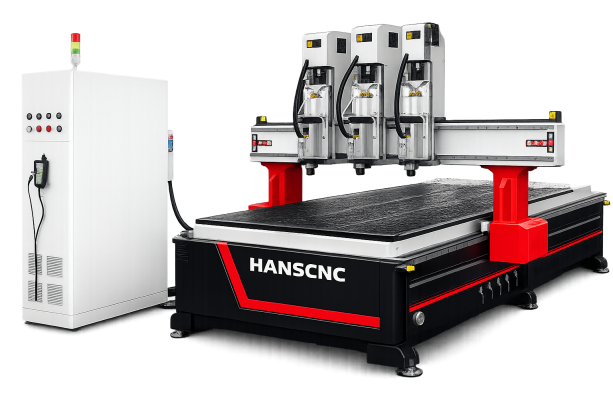

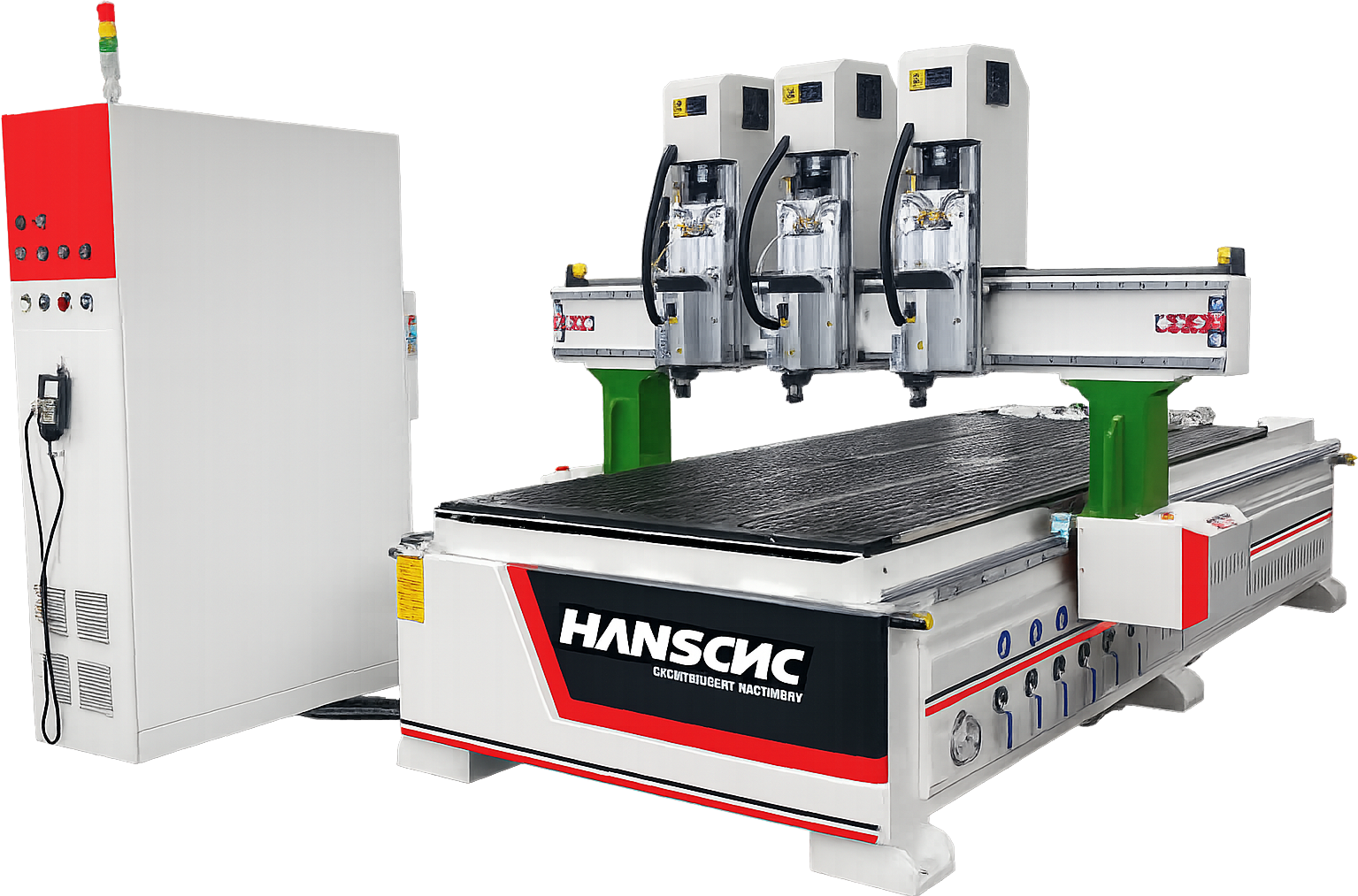

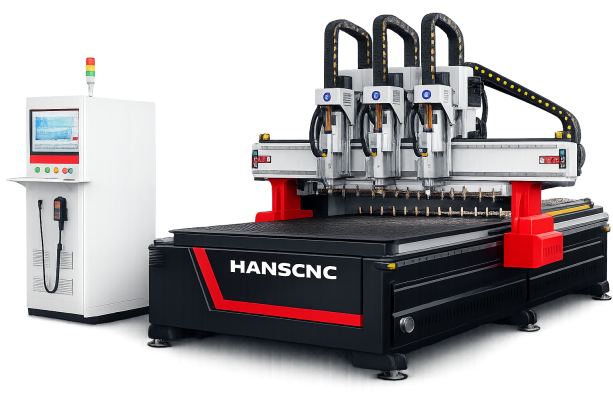

◈ 다축 CNC 라우터

HCM 다축 CNC는 알루미늄, 아크릴, PC, ABS, 포맥스, 목재 등 다양한 소재 가공에 대응하는 산업용 CNC 라우터입니다.
소비자가 원하는 축의 수에 따라 자동, 수동 공구 교환이 가능하며, 정밀도, 강성, 생산성을 모두 만족시키도록 설계되었습니다.

고강성 일체형 바디 구조를 적용해 장시간 사용에도 정밀도를 안정적으로 유지하며,
자동 공구교환(ATC) 시스템을 통해 연속 가공이 가능해 작업 효율과 생산성을
효과적으로 향상 시켜 줍니다.

검증된 구동·제어 시스템과 대용량 스핀들 구성을 바탕으로 다양한 산업 현장에서
안정적인 가공 품질과 높은 내구성을 제공합니다.

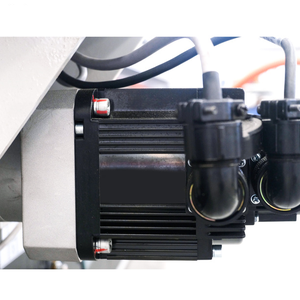

1000W AC 서보 시스템 적용(최대 이송 속도 55,000mm/min),독일 Becker社 6Kw 대용량 진공 흡착 펌프 탑재로 강력한 고정력 제공.

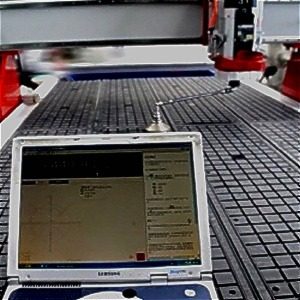

검증된 안정성과 높은 호환성의 Weihong社 NC-Studio 제어 시스템. 64bit
Windows 11 기반. or SYNTEC 제어 시스템 선택 가능.

공냉식 스핀들 3, 6, 7Kw 수동, 9KW, 12KW 대용량 자동 공구 교환 스핀들
장착 가능.

다축 스핀들 모터 장착 가능으로다품종 소량 가공에 최적화.

제 품 동 영 상 보 기

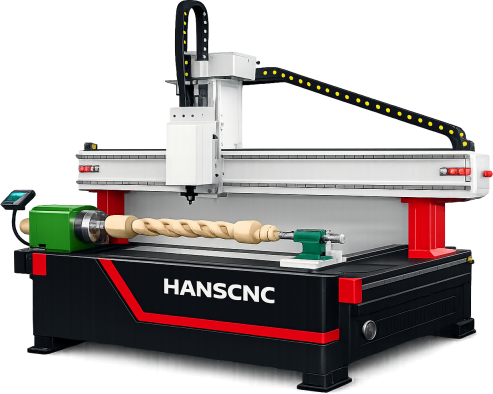

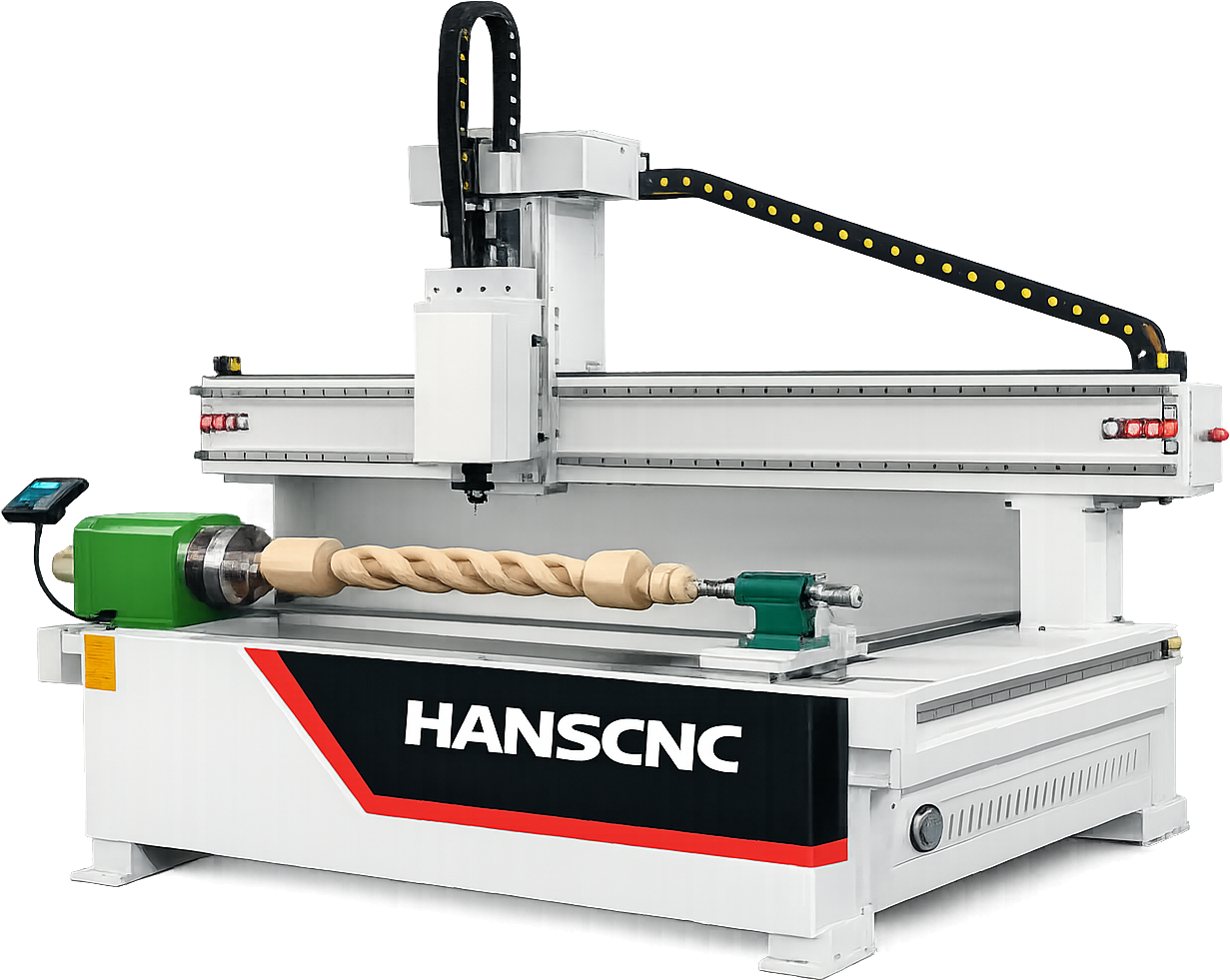

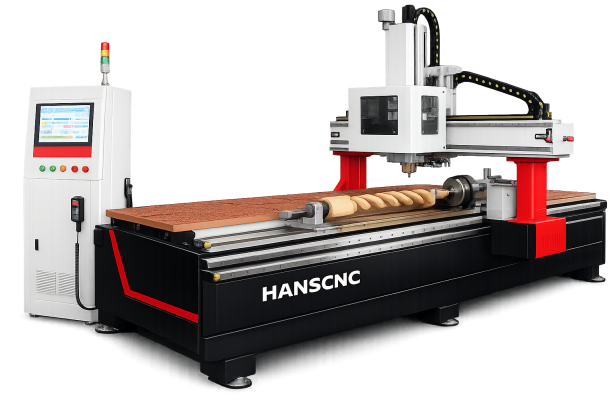

◈ 원통 가공 CNC 라우터

HCM-1325V 원통형 CNC 라우터 시리즈는 알루미늄, 아크릴, PC, ABS, 포맥스,
목재 등 다양한 소재의 원형 가공에 대응하는 산업용 CNC 라우터입니다.
합리적인 가격대에서 정밀도, 강성, 생산성을 모두 만족시키도록 설계되었습니다.

고강성 일체형 바디 구조를 적용해 장시간 사용에도 정밀도를 안정적으로
유지하며, 자동 공구교환(ATC) 시스템을 통해 연속 가공이 가능해 작업 효율과
생산성을 효과적으로향상시켜 줍니다.

검증된 구동·제어 시스템과 대용량 스핀들 구성을 바탕으로 다양한 산업 현장에서
안정적인 가공 품질과 높은 내구성을 제공합니다.

1000W AC 서보 시스템 적용(최대 이송 속도 55,000mm/min),독일 Becker社 6Kw 대용량 진공 흡착 펌프 탑재로 강력한 고정력 제공.

검증된 안정성과 높은 호환성의 Weihong社 NC-Studio 제어 시스템. 64bit
Windows 11 기반. or SYNTEC 제어 시스템 선택 가능.

공냉식 스핀들 9KW, 12KW 대용량 자동 공구 교환 스핀들 장착.

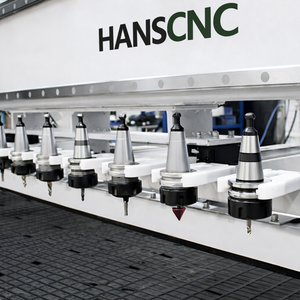

직선 및 회전 로터리 툴 체인저 선택, 최대 42개 공구 장착 가능으로
연속 자동 가공에 최적화.

제 품 동 영 상 보 기

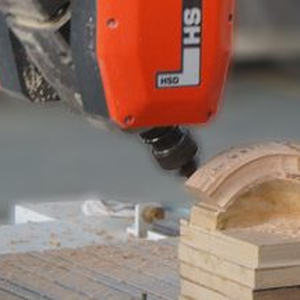

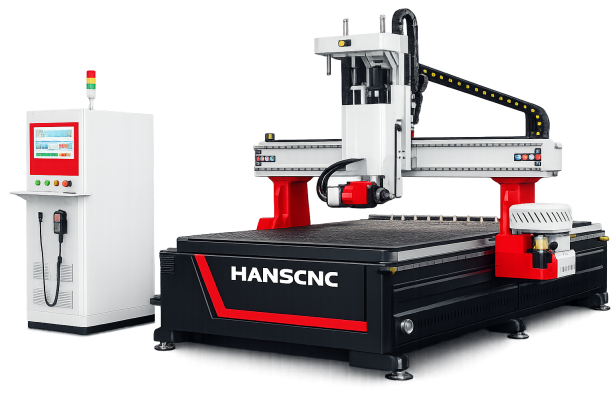

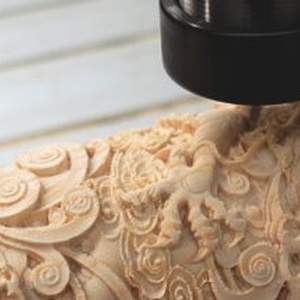

◈ 3D 4축 가공 CNC 라우터

HCM-1325V ATC 4축 CNC 라우터 시리즈는 목재, 스트로폼 등의 3D dl입체 형상 가공에 대응하는 산업용 CNC 라우터입니다.
합리적인 가격대에서 정밀도, 강성, 생산성을 모두 만족시키도록 설계되었습니다.

180도 회전하는 회전축에 고성능 스핀들 모터를 장착하여, 원호 및 반 구 형상의 정밀도를 안정적으로 유지하며, 자동 공구교환(ATC) 시스템을 통해 연속 가공이
가능해 작업 효율과 생산성을 효과적으로향상시켜 줍니다.

검증된 구동·제어 시스템과 대용량 스핀들 구성을 바탕으로 다양한 산업 현장에서
안정적인 가공 품질과 높은 내구성을 제공합니다.

1000W AC 서보 시스템 적용(최대 이송 속도 55,000mm/min),독일 Becker社 6Kw 대용량 진공 흡착 펌프 탑재로 강력한 고정력 제공.

검증된 안정성과 높은 호환성의 Weihong社 NC-Studio 제어 시스템. 64bit
Windows 11 기반. or SYNTEC 제어 시스템 선택 가능.

공냉식 스핀들 9KW, 12KW 대용량 자동 공구 교환 스핀들 장착.

직선 및 회전 로터리 툴 체인저 선택, 최대 42개 공구 장착 가능으로
연속 자동 가공에 최적화.

제 품 동 영 상 보 기

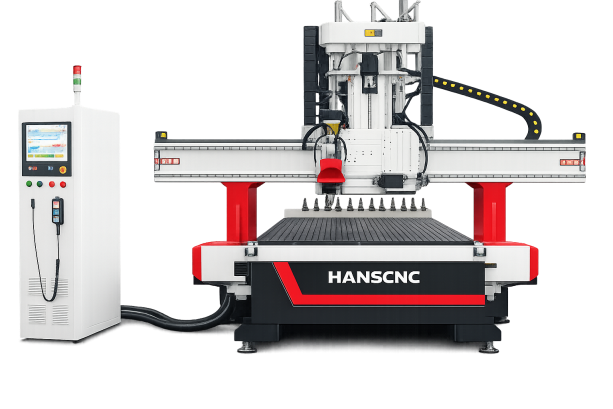

◈ 복합 가공 CNC 라우터

HCM-1325V 복합가공 CNC 라우터 시리즈는 알루미늄, 아크릴, PC,
ABS, 포맥스, 목재 등 다양한 소재 가공에 대응하는 산업용 CNC 라우터입니다.
스핀들 모터 이외에 드릴링 헤드, SAW, 수평 드릴 등을 장착하여 특수한 용도의
제품 가공 대응이 가능합니다.

고강성 일체형 바디 구조를 적용해 장시간 사용에도 정밀도를 안정적으로
유지하며, 자동 공구교환(ATC) 시스템을 통해 연속 가공이 가능해 작업 효율과
생산성을 효과적으로향상시켜 줍니다.

검증된 구동·제어 시스템과 대용량 스핀들 구성을 바탕으로 다양한 산업 현장에서
안정적인 가공 품질과 높은 내구성을 제공합니다.

1000W AC 서보 시스템 적용(최대 이송 속도 55,000mm/min),독일 Becker社 6Kw 대용량 진공 흡착 펌프 탑재로 강력한 고정력 제공.

검증된 안정성과 높은 호환성의 Weihong社 NC-Studio 제어 시스템. 64bit
Windows 11 기반. or SYNTEC 제어 시스템 선택 가능.

공냉식 스핀들 9KW, 12KW 대용량 자동 공구 교환 스핀들 장착.

직선 및 회전 로터리 툴 체인저 선택, 최대 42개 공구 장착 가능으로
연속 자동 가공에 최적화.

제 품 동 영 상 보 기

제 품 세 부 사 양

이 송 영 역 - X Y Z (mm)

* 기 본 사 양: 1300 * 2500 * 200 (mm)

* 제품의 형태와 고객의 요구에 따라 기계의 형상과 작업 영역, 크기를 결정

고객이 원하는 이송 영역 사이즈 주문 제작 가능.

(X: ~4000mm , Y:~10000mm, Z: ~ 5800mm)

제 어 부 분

* 구 동 모 터: 다양한 회사의 고 출력 AC SERVO 시스템 선택

* 컨 트 롤 러: 다양한 DSP 수동 컨트롤러 또는 NC-Studio PC 윈도우 제어 방식, SYNTEC 컨트롤러를 선택 사용한 컨트롤러

* 전 기 사 양: 380V / 60Hz / 3상 4선 ( R S T N) + G (접지)

* G mm 기반의 동작 코드 필요. 별도의 CAD/CAM 프로그램 필요.(옵션)

기 계 부 성 능

* 최 대 이 송 속 도: 55000mm/Min

* 최 대 가 공 속 도: 25000mm/Min

* 위 치 정 밀 도: +-0.01mm

* 반 복 정 밀 도: +-0.03mm/300mm

* 무 게: 2500kg> (HCM-1325V 기준)

적 용 분 야

* 가구 제작 및 나무 재단을 위한 목공용 CNC

* 복합판넬, 알루미늄 가공

* 아크릴 및 간판 제작, 포맥스, PC, ABS 가공

* 임가공 분야 및 비 철 금속 가공

What people say about it

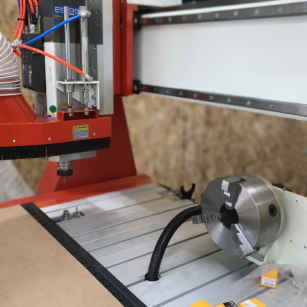

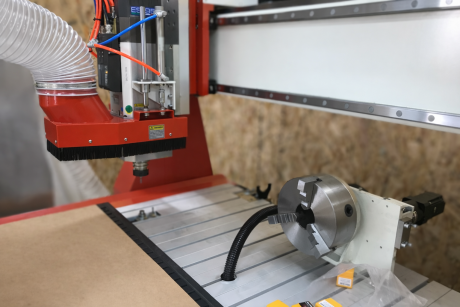

밀양에 위치한 목공방에서 ATC 모델에 로터리 인덱스를 추가하여 원형 봉 가공을 하기 위한 모델 입니다.

가구 및 특수 용품 제작
나무

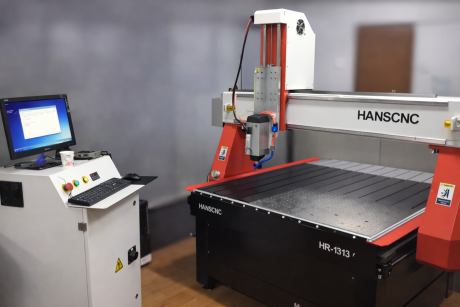

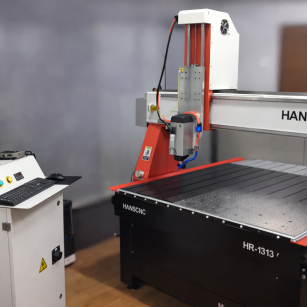

대구시에서 500mm 높이 알루미늄에 조각을 위해 제작된 CNC 입니다.

알루 미늄 가공
방산 용품 제작

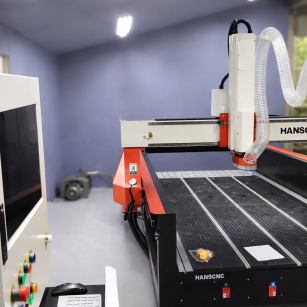

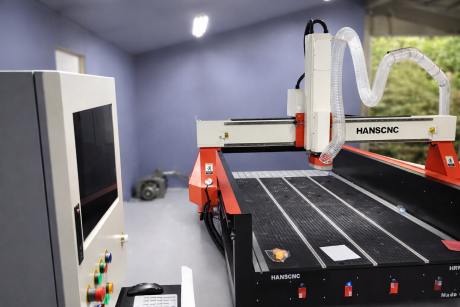

경기도 청평에 불상을 제작하기 위해 3D 스트로폼 가공을 위해 Z축 600mm로 특수 제작된 CNC 입니다.

스트로폼 및 목재 가공
불상 제작

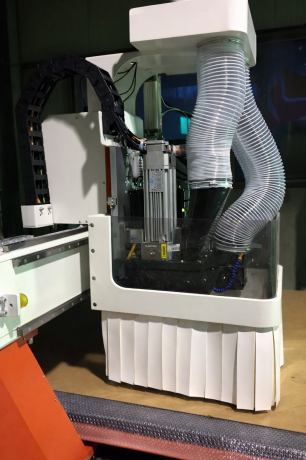

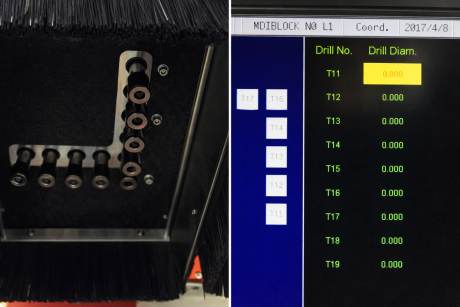

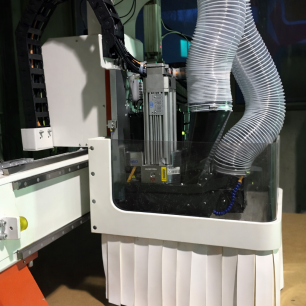

김포시에서 드릴 및 CNC 작업을 위해 드릴 헤드를 추가 장착한 CNC 입니다.

목재 및 고밀도 합판
가구 제작

견 적 문 의

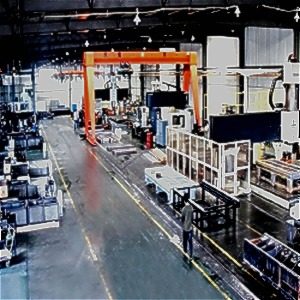

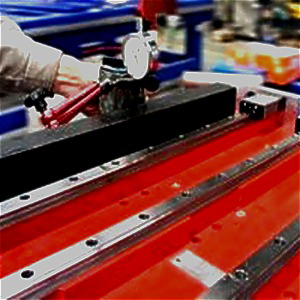

한승 HANSCNC의 모든 장비는 ‘정밀 검사’를 기준으로 완성됩니다.

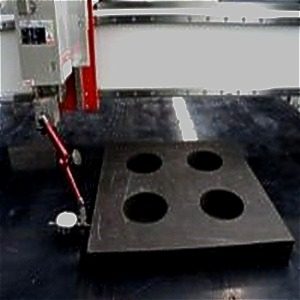

부품 제작과 조립 과정에서 대용량 밀링 머신과 정밀 측정 장비를 사용해 진직도, 원심도, 조립 평행도까지 세밀하게 검수함으로써 장기간 사용에도 변함없는 정밀성과
내구성을 제공합니다. 이러한 품질 기준은 다양한 업종의 고객들이 한승 HANSCNC 장비를 선택하는 이유가 되고 있습니다
