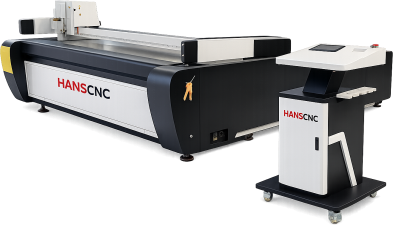

원단 가죽 의류 커팅기

◈ HAK-1625

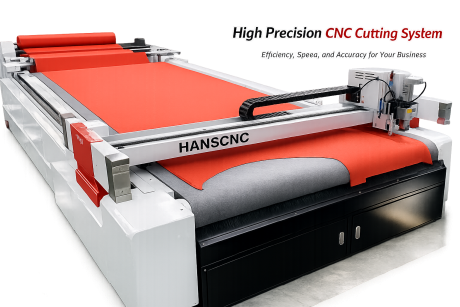

HAK-1625는 원단, 가죽, 인조가죽 등 다양한 소재를 빠르고 정밀하게 가공할 수
있는 산업용 자동 커팅 시스템입니다.

절단, 마킹, 펀칭 작업을 하나의 장비로 처리할 수 있으며, 자동 원단 공급 장치를
통해 공정을 단순화하고 생산 효율을 극대화합니다.

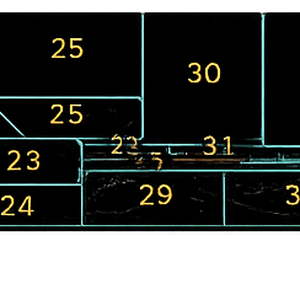

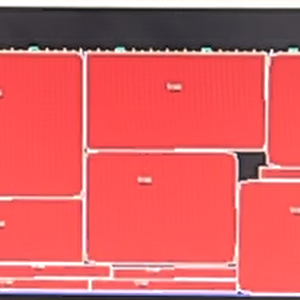

소파, 의류 제작 등 다양한 산업 분야에 적용 가능하며, 자동 배열 프로그램,
카메라 인식 시스템을 활용해 대량 생산은 물론 맞춤 제작 환경에서도 안정적이고
균일한 품질을 제공합니다.

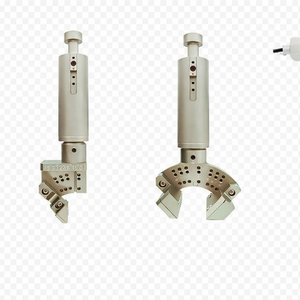

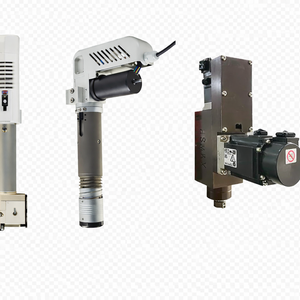

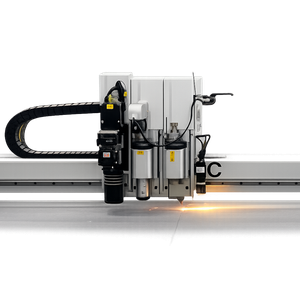

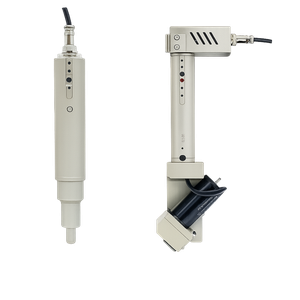

작업 목적에 맞춘 블레이드 구성으로 최적의 커팅 품질 제공.

카메라 위치 입력 시스템 기능과 강력한 진공테이블로 소재 고정.

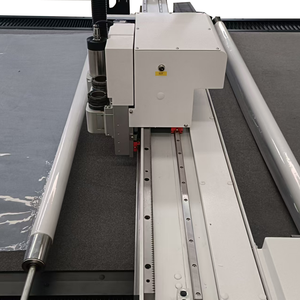

일본 THK 리니어 시스템과 미쯔비시 AC 서보 적용으로 정밀하고
안정적인 구동 성능

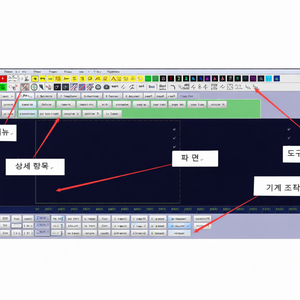

한글 터치스크린 기반의 직관적인 조작 환경으로 숙련도와 관계없이
간편한 사용

제품 상세 카다로그 e-book 받기

1-1

파주 채움

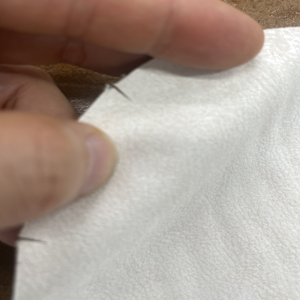

needle_fabric_300x300

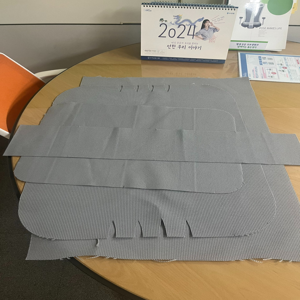

fabric_only_3

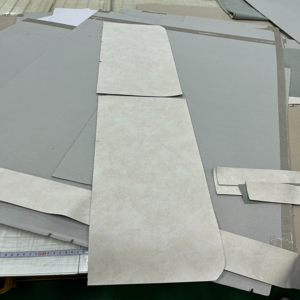

fabric_only_1

fabric_only_2

300X300 (9)

300X300 2 (3)

300X300 2 (4)

300X300 (7)

300X300 (6)

300X300 2 (6)

300X300 2 (5)

300X300 2 (7)

300X300 2 (1)

300X300 2 (8)

HAK-1625 세 부 사 양

이 송 영 역 - X Y Z (mm)

* 기 본 사 양: 1600 * 2500 * 80 (mm)

* HAK-1830: 1500 * 3000 * 80 (mm)

* HAK-20100: 2000 * 10000 * 200 (mm)

* 고객이 원하는 가공 영역 사이즈 주문 제작 가능.

(X: 1.6, 1.8, 2, 2.5, 3, 4M, Y: 1, 2.5, 3, 4, 6, 7, 8,10M, Z: 80, 130, 200mm)

제 어 부 분

* 구 동 모 터: 일본 미쯔비시 AC SERVO MOTOR 시스템.

* 컨 트 롤 러: 디지털 커팅기 전용 ６축 제어 컨트롤러 시스템 한글지원.

* 전 기 사 양: 220V 단상 / 380V 3상 4선 ( R S T N) / 60Hz / + G (접지).

* 구동용 PC별도／사용자 제품 제작에 맞는 전용 프로그램 지원.

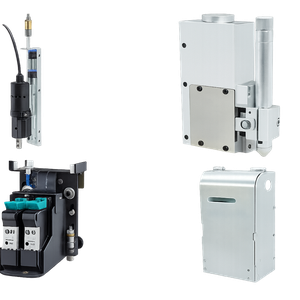

* 사용자 제품 제작에 맞는 카메라, 펜, 전용 칼날 추가 장착.(옵션)

기 계 부 성 능

* 최 대 이 송 속 도: 80000mm/Min

* 최 대 가 공 속 도: 30000mm/Min

* 위 치 정 밀 도: +-0.01mm

* 반 복 정 밀 도: +-0.03mm/300mm

* 무 게: 2000kg> (HＡK-1625기준)

* 2층 및 지하는 기계의 분리 제작 및 별도의 도비 비용 추가. (옵션)

적 용 분 야

* 소파, 침대, 스폰지, 충전제 제작.

* 의류 제작.

* 광고 및 간판 제작용 종이 광고물 커팅, 돔보커팅, 등신대 제작.

* 스트로폼, 스폰지등 각종 폼 및 단열재 커팅.

* 박스 제작.

* 각종 보드 및 소프트 소재의 커팅.

What people say about it

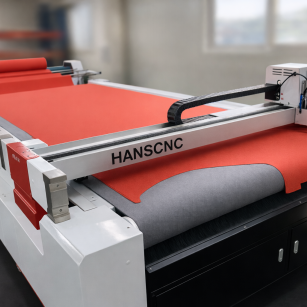

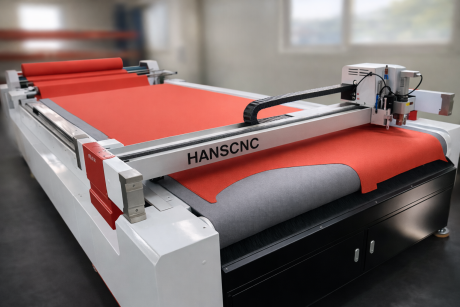

파주시에 위치한 고객에게 2025년 설치한 디지털커팅기 입니다. 사무용 의자 제작을 위해 사용되고 있습니다.

파주 채움3

사무용 의자
가구제작

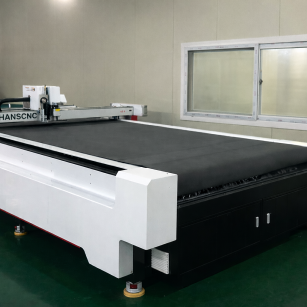

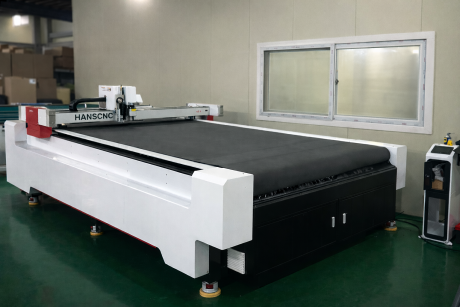

전주시에 위치한 사무용 의자 가공 업체에 202４년에 설치한 디지털 커팅기입니다. 고객은 자체 제작 하는 사무용 의자 제작을 위해 사용하고 있습니다

전주 오피체2

사무용 의자
가구제작

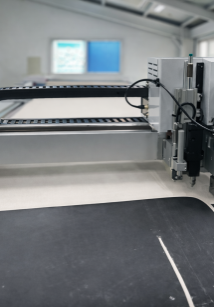

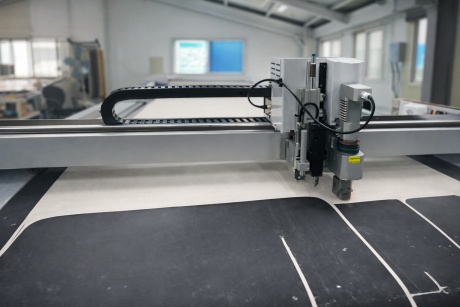

일산에 위치한 소파 제작을 위한 원단 제단용으로 2024년에 설치된 디지털 커팅기 입니다.

원단 재단
소파제작

illustration_50pct

3_300x300_illustration_50pct

4-1_300x300_illustration_50pct

1_300x300_illustration_50pct

제작과정6-300250_300x300_illustration_50pct

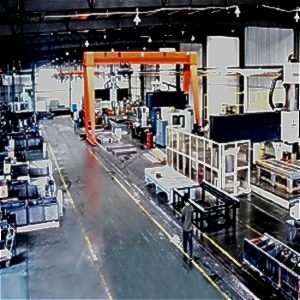

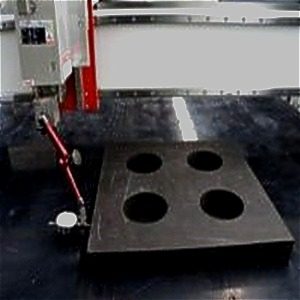

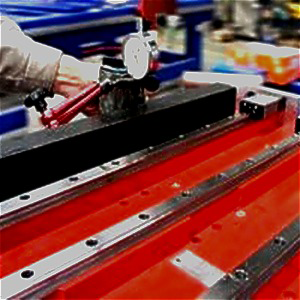

한승 HANSCNC의 모든 장비는 ‘정밀 검사’를 기준으로 완성됩니다.

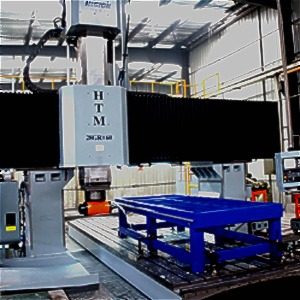

부품 제작과 조립 과정에서 대용량 밀링 머신과 정밀 측정 장비를 사용해 진직도, 원심도, 조립 평행도까지 세밀하게 검수함으로써 장기간 사용에도 변함없는 정밀성과
내구성을 제공합니다. 이러한 품질 기준은 다양한 업종의 고객들이 한승 HANSCNC 장비를 선택하는 이유가 되고 있습니다
